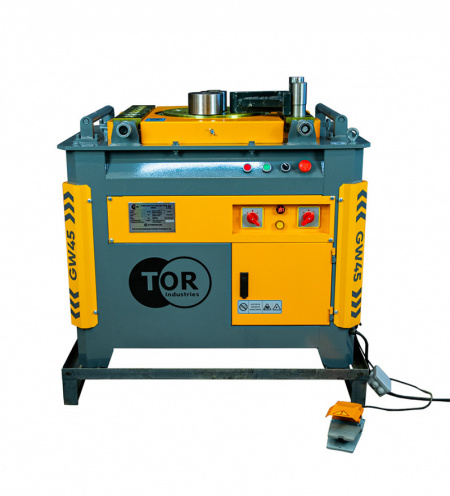

Станок для гибки арматуры TOR GW45A PRO: пошаговая настройка и секреты безаварийной работы
Станок для гибки арматуры TOR GW45A PRO: пошаговая настройка и секреты безаварийной работы
Можно купить самый мощный станок для гибки арматуры, но получить на выходе брак и простой. В чем секрет? 80% успеха кроется не в нажатии педали, а в грамотной предварительной настройке оборудования. Сегодня разбираем, как подготовить к работе профессиональный станок TOR GW45A PRO — оборудование мощностью 4 кВт, способное гнуть арматуру диаметром до 45 мм.
Шаг 1. Распаковка и первичная подготовка
Первым делом после распаковки необходимо заправить станок необходимой смазкой:
- для модели GW36 — твёрдая смазка: 7–8 кг
- для GW45 — твёрдая смазка: 8–10 кг
Шаг 2. Подключение к электрической сети
Для подключения станка к сети рекомендуется использовать 4-жильный мягкий медный кабель сечением от 2,5 мм². После подключения проверьте настройки УЗО: порог срабатывания должен быть выставлен чуть больше номинальной мощности оборудования с небольшим запасом.
Шаг 3. Безопасность и начало работы
По правилам безопасности используйте средства индивидуальной защиты: перчатки, специальные очки, защитную форму и обувь.
Выставьте обводные ролики таким образом, чтобы зазор между арматурой и роликами составлял до 2 мм.
Начинать работу можно в ручном режиме — нажимом на кнопки. После выполнения операции, чтобы освободить арматуру, отводим рабочий диск назад и достаем заготовку.
Шаг 4. Управление станком (органы управления)
- Кнопка аварийной остановки
- Выбор режима: ручной или автоматический
- Управление рабочим диском: зелёная кнопка проворачивает диск против часовой стрелки, красная — возвращает диск обратно
- Переключение полярности: при переключённой полярности зелёная клавиша крутит диск по часовой стрелке, красная — против часовой
- Индикатор напряжения: показывает правильность подключения станка к сети
- Тумблер переключения концевых выключателей в автоматическом режиме
Автоматический режим и его настройка
В комплекте к станку поставляется педаль управления для автоматического режима, которая подключается в розетку с напряжением питания 24 В.
Для педали необходимо настроить систему возврата с помощью концевых выключателей. Снимите кожух с верхней части станка, чтобы видеть концевые выключатели. Нажмите на педаль и проконтролируйте, будет ли станок гнуть нужный угол.
Важно: В автоматическом режиме рабочий диск проходит концевые выключатели и возвращается в исходное положение. При таком способе гибки станок выполняет полный цикл работы, не останавливаясь.
Очистка и замена ремней
После завершения работ рекомендуем очищать диск и всю прилежащую область жёсткой металлической щёткой от стружки и остатков металла.
Станок оснащён ремённым приводом, который со временем изнашивается и требует замены.
Порядок замены ремней:
- Снимите стенку корпуса станка и откройте дверцу для удобства доступа.
- Ослабьте две гайки, которые притягивают двигатель к корпусу станка.
- Открутите два болта, которые держат рамку двигателя на поворотной оси.
- Подайте двигатель в сторону редуктора, тем самым ослабив натяжение приводных ремней.
- Произведите замену ремней.
- При прокрутке шкива двигателя во время установки ремней нажимайте рычаг опускания тормоза. Данный рычаг также поможет освободить деталь при закусывании или внезапном отключении электричества.
Итог
Следование рекомендациям по настройке и обслуживанию станка TOR GW45A PRO предотвратит аварийные остановки из-за перекоса заготовки, обеспечит точность гибки и существенно продлит срок службы оборудования.
